描述
光學數據對照表
| 倍率 | 無前端光學工作距離 (WD, mm) | 視野範圍 (mm) | 景深 (mm) |
| 10 | 355.8 | 39.1 × 29.3 | 55.2 |
| 20 | 173 | 19.5 × 14.7 | 14.5 |
| 30 | 113.1 | 13.0 × 9.8 | 6.7 |
| 40 | 83.8 | 9.8 × 7.3 | 3.9 |
| 50 | 66.8 | 7.8 × 5.9 | 2.6 |
| 60 | 55.9 | 6.5 × 4.9 | 1.9 |
| 70 | 48.6 | 5.6 × 4.2 | 1.5 |
| 80 | 43.4 | 4.9 × 3.7 | 1.2 |
| 90 | 39.8 | 4.3 × 3.3 | 1 |
| 100 | 37.1 | 3.9 × 2.9 | 0.8 |
| 110 | 35.2 | 3.6 × 2.7 | 0.7 |
| 120 | 33.8 | 3.3 × 2.4 | 0.6 |
| 130 | 32.9 | 3.0 × 2.3 | 0.5 |
| 140 | 32.3 | 2.8 × 2.1 | 0.5 |
| 150 | 32 | 2.6 × 2.0 | 0.4 |
| 160 | 31.8 | 2.4 × 1.8 | 0.4 |
| 170 | 31.9 | 2.3 × 1.7 | 0.4 |
| 180 | 32.1 | 2.2 × 1.6 | 0.3 |
| 190 | 32.5 | 2.1 × 1.5 | 0.3 |
| 200 | 33 | 2.0 × 1.5 | 0.3 |
產品介紹

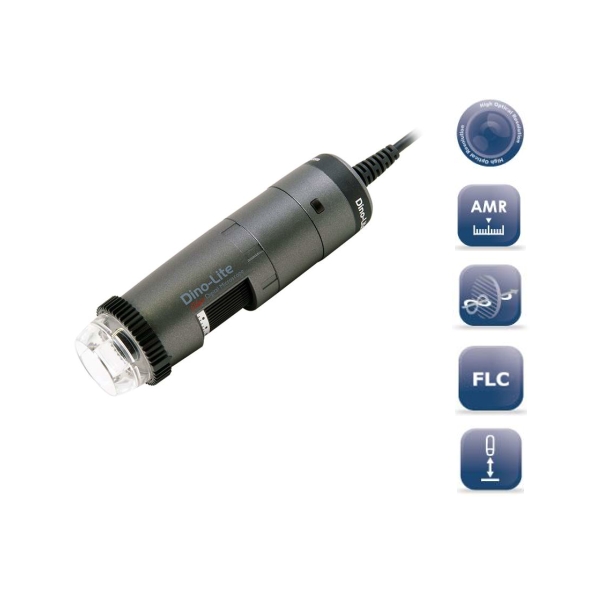

- Dino-Lite Edge 系列是為專業需求所開發的高階手持型數位顯微鏡，採用新一代感光元件與光學結構設計， 大幅增加成像細膩度，視野內的物件都能清晰銳利；FLC (Flexible LED Control)彈性照明控制，可於軟體設定四象
限的 LED 光源開啟/關閉/調整亮度，以利於觀察物件；相較於 AM4113TL 的倍率範圍為 20x~90x，AF4X35ZTLE 更擴大成像倍率至 10x~200x，適合需求距離較遠、無法貼近物件直接觀察的使用者，如精密儀器、機械設備等。 - AMR 自動倍率辨識功能，能自動偵測觀察時的倍率，大幅提升便利性與量測精度。；兩段式光罩設計，使用更多成像焦段進行接觸觀察，也可搭配各種光罩，進行不同用途觀察。偏光功能用於觀察高反射的物體，可有效減少眩光，如電路板檢查、金屬礦物觀察，亦可觀察半透明物體表面、寶石狀況確認，可拍照錄影、各種量測與繪圖，並輸出至 Excel。
- AF 系列可以選配 WF20 – WiFi 無線訊號分享器，將原本 USB 端子線轉為無線傳輸，透過手機、平板 APP 進行便利的多人即時觀察、拍照錄影，儲存至行動裝置內。
-
USB / Wi-Fi 可拆換模組設計
AF系列手持式顯微鏡獨特的可拆換式接頭，可將原本的USB線組，更換為專用的Wi-Fi無線模組，搭配 DinoConnect APP，即可於多台智慧型手機、平板電腦進行同步觀看並儲存於行動裝置。(WF-20 Wi-Fi無線模組需另購)
-
高品質光學解像力
Edge系列採用新一代光學鏡頭，讓周邊視野也變得清晰可見，成像效果細膩，滿足嚴苛的顯微鏡應用需求。
-
AMR 自動倍率辨識
可自動偵測觀察時的倍率，大幅提升便利性與量測精度。適合昏暗或特殊環境無法以肉眼辨識倍數的場合。（此功能於MAC OS目前支援10.12(含)以下之版本）
-
FLC 彈性照明控制
將LED照明光源分為4個象限區，可分區獨立開關、6段亮度調整。
-
可調式偏光轉輪
可阻絕或減少各種眩光，以獲得更好的對比度，方便判定觀察物件性質。適合用於觀察皮膚、頭皮毛囊、珠寶玉石、金屬材質等高反光物件。
兩段式光罩設計
-
機身前端為可拆卸和可互換的前蓋設計，因應不同需求，搭配各種光罩以獲得最佳成像品質。隨產品附光罩組：
．N3C-O 開放式光罩 (Open Cap) – 產品預設光罩，標準型70x, 175x進行接觸觀察。
．N3C-C 封閉式光罩 (Close Cap) – 可進行液面觀察，於多塵環境使用，可保護內部鏡組。
．N3C-D 前柔光罩 (Diffuser Cap) – 減少反射光線，適合高反光物件觀察，搭配偏光型使用更能發揮偏光最佳效果。
．N3C-D2 蛋白柔光罩 (Opal Diffuser Cap) – 大幅減少反射光線，適合高反光物件觀察，搭配偏光型使用更能發揮偏光最佳效果。
．N3C-E 延伸開放光罩 (Extended Open Cap) – 提供標準型以不同的倍率進行接觸觀察
．N3C-L 長距光罩 (Long Cap) – 標準型35x, 廣角型25x、45x低倍接觸觀察，前端可搭配其他光罩使用。
．N3C-S 黑色側光罩 (Sidelight Cap) – 增加成像立體感，適合凹凸物件觀察。
-
產品規格
| 項目 | 規格內容 |
|---|---|
| 機型 | Dino-Lite Edge AF4535ZTLE |
| 畫素 | 130 萬畫素, 1280×960 pixels (SXGA), 640×480 |
| 放大倍率 | 10 倍 ～ 200 倍 |
| 影片速率 | 1280×960, 15fps / 640×480, 30fps |
| 儲存格式 | 照片：Windows – BMP, GIF, PNG, MNG, TIF, TGA, PCX, WBMP, JP2, JPC, JPG, PGX, RAS, PNM影片：Windows – WMV, FLV, SWF |
| 照明光源 | LED 白光燈*8，FLC 彈性照明控制 |
| 特殊功能 | AMR 自動倍率辨識 |
| 作業系統 | Windows 11, 10 |
| 傳輸介面 | USB 2.0；Wi-Fi（需選購配件） |
| 重量／尺寸 | 110g；11.4cm (H) × 3.4cm (D) |
| 附件 | 校正片（精度 0.1mm）、光罩組（開放式光罩、封閉式光罩、前柔光罩、蛋白柔光罩、延伸開放光罩、長距光罩、黑色側光罩）、收納袋 |
| 產品保固 | 一年 |
